★ 원자재재단 → 드릴가공 → 디스미어 → 동도금 → 드라이필름 → 애칭 → 가접 → 핫프레스 → 금도금
→ 후공정(후가공 / 인쇄 / 보강판부착 / 목형 / 외형 등) → 최종검사
위 순서에 관련해서 구체적인 공정방법도 알아봐야 겠죠?
1. 원자재재단
- 원자재를 Working Size로 공정에 맞게 적당한 크기로 절단(Cutting)하는 공정
- Roll 상태인 원자재(Coverlay, Bonding Sheet, FCCL)를 재단

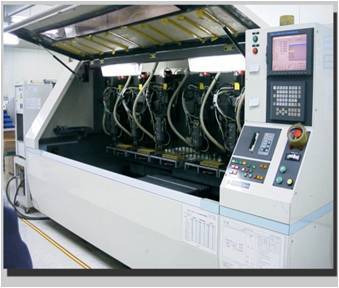

2. 드릴가공
- 층간 도통홀 또는 기준 홀 가공을 위해 Base에 홀을 뚫는 공정으로 제품사양에 따라 Through Via, Blind Via,
Buried Via Hole 로 나뉘며 CNC Drill은 Through Via Hole 및 기준 홀 가공에 적용되며, Laser Drill은 Blind Via,
Buried Via, 미세 Hole 가공에 적용
3. 디스미어
- 드릴 시 홀 속에 접착한 아크릴 계열 및 에폭시 계열 이물질을 제거한는 공정으로
Plasma 처리는 주로 아크릴 계열 이물질을 제거하는데 적용되며, 화학(Chemical)처리는 주로 에폭시 계열
이물질을 제거하는데 적용

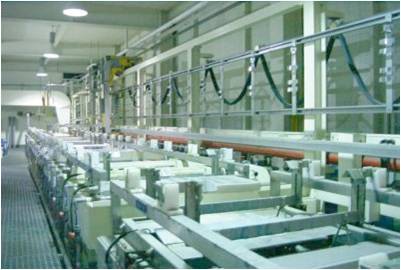

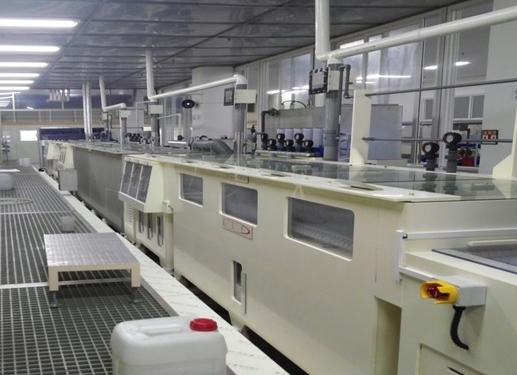

4. 동도금
- Drill 이 완료된 Base 의 홀내 비전도성 부위에 도통이 가능할 수 있도록 도금을 얇게 입히는 공정으로
화학동은 수직 침적 타입이며, Direct Plating(직접도금방식)은 수평 연속 타입

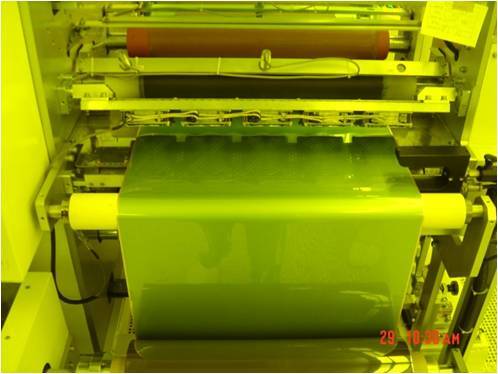

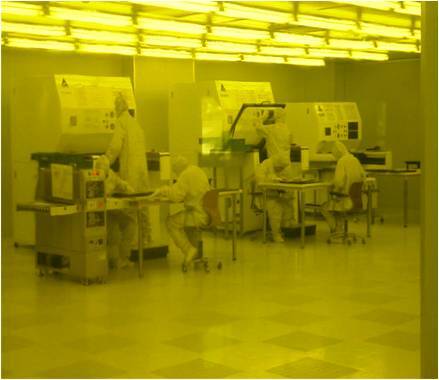

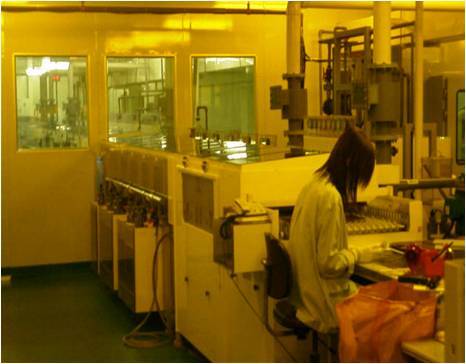

5. 드라이필름
- 회로를 형성하기 위해 UV 빛에 의해 경화되는 감광성 필름을 Base에 밀착시키는 공정으로,
Roll to Roll 타입은 주로 단면 및 멀티 내층제품에 적용되며, Sheet 타입은 양면노출, 양면, 멀티제품에 적용됨.

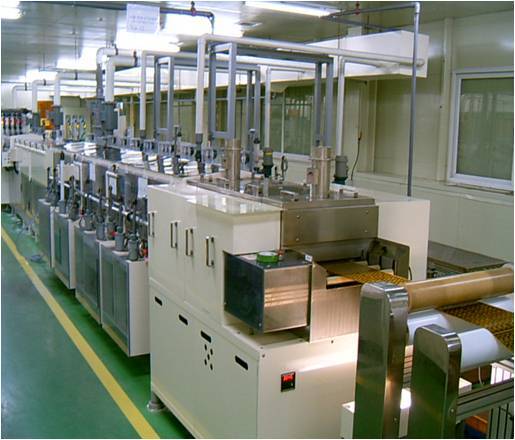

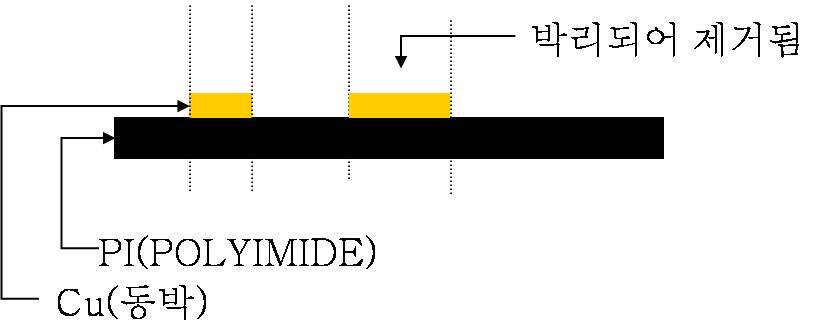

6. 에칭(ETCHING)
- 현상 완료 된 Base를 화학약품으로 처리하여 동 부분이 노출된 부분을 산화시켜 제거하는 공정으로,
경화된 드라이필름 부분은 에칭액에 대한 Resist(저항)역할을 하여 회로로 남게 됨.

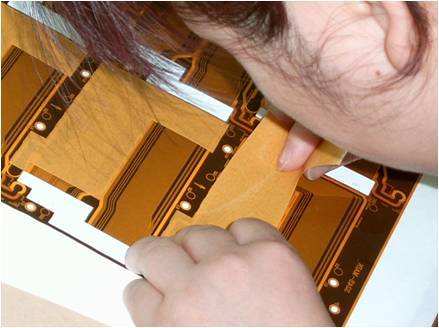

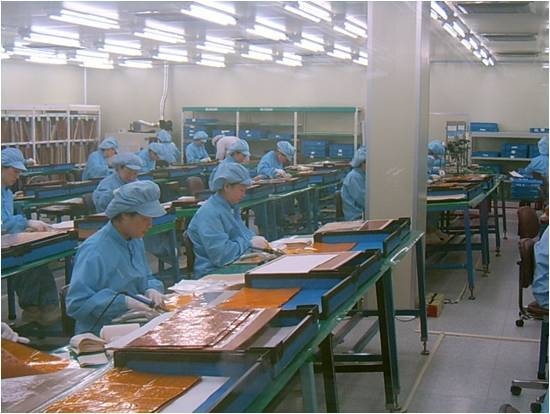

7. 가접

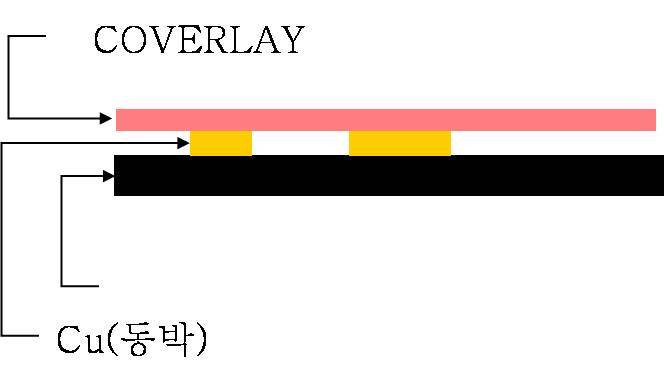

- Bonding Sheet, Coverlay, 보강판 등을 Base와 접합하는 공정으로,
Bonding Sheet는 다층제품의 층간 접합에 사용되며, Coverlay는 회로를 보호하고 절연층 형성을 위해 사용 됨.

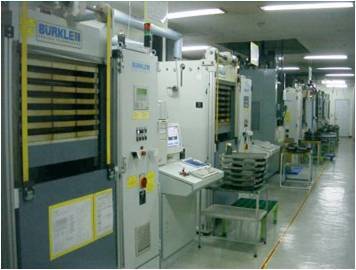

8. 핫프레스 (Hot Press)
- Base와 가접 된 Bonding Sheet, Coverlay, 보강판에 열과 압력을 가해 완전 접착시키는 공정으로,
Hot Press 조건은 Base종류, 두께 등 자재의 특성 및 회로의 특성에 따라 달라질 수 있음.

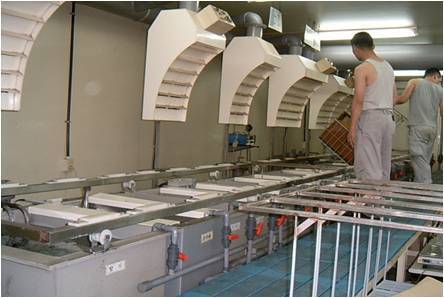

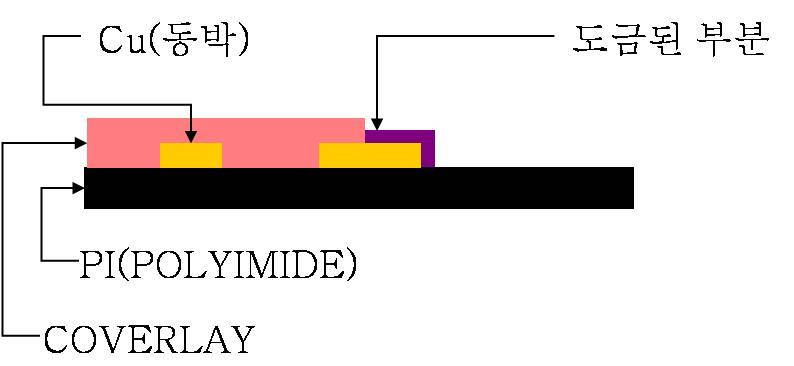

9. 금도금
- 가공 된 Coverlay를 부착하여 노출된 Coverlay면에 사용 상 필요한 표면처리를 하는 공정
- Land 가 형성 될 부분에 Gold 도금(사양에 따라 도금사양이 변경될 수 있음)을 하는 공정
- 도금방법에 따라 각각 전해 금도금 및 무전해 금도금으로 나뉨.

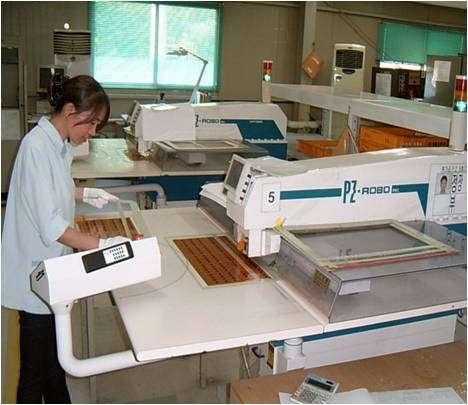

10. 후공정

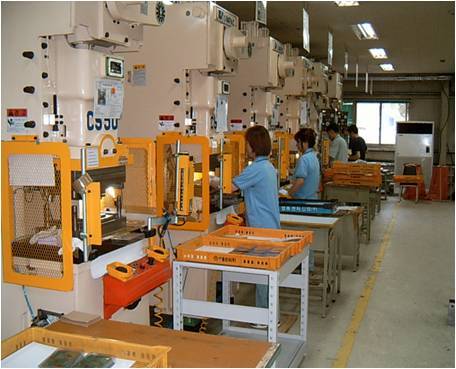

- 후가공(Hole Punch), 인쇄(Printing), 보강판 부착(Stiffener) 및 목형(Panel Cutting), 외형(Press) 작업을
포함한 공정 단계임.

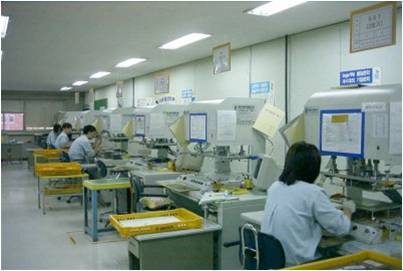

11. 최종검사
- 외형타발 및 SMT(D)작업 후 완성품에 대하여 제품이 기 접수된 사양조건 표준에 일치하는지 여부를 확인하는 공정
어떠셨나요?
하나의 완성된 제품을 만들기 위해서 정말 많은 공정이 진행된다는 사실이 놀라우시죠?
위 공정은 전자제품의 기본이 되는 하나의 Part 에 대한 공정이라는 사실도 잊지 마세요~~
