시미즈, AR 기술/배관장비 시각화 활용 을 활용한 건설 관리 지원 시스템 개발[2021년 3월 3일, 3페이지]

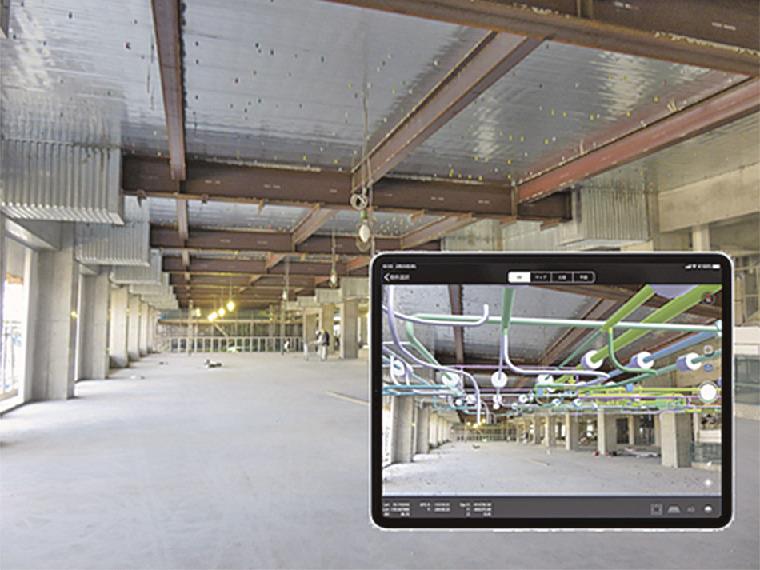

AR을 이용한 매칭 이미지

2일 시미즈코퍼레이션은 건물 코어의 배관 및 시공 관리를 지원하기 위해 건물의 양문 데이터와 라이브 비디오를 합성하는 시스템을 개발했다고 밝혔다.

이름은 "심즈 AR 아이"입니다. BIM이 설계한 건물의 신축 및 리노베이션을 위한 18개 현장에 대한 테스트가 도입되어 성과를 확인했다. 앞으로는 건설관리의 효율성을 높이기 위해 건설이나 토목공사에 관계없이 AR(증강현실) 기술을 활용한 건설지원도구를 도입할 예정이다.

Shimz AR Eye는 태블릿 단자, 시각화 응용 프로그램 및 BIM 클라우드 데이터베이스로 구성된다. BIM의 3D 정보 및 레이어 전송을 지정한 후 태블릿 단자의 카메라를 통해 확인하려는 부품을 확인가능하다. BIM의 3D 도면 정보는 실제 이미지에서 자동으로 합성된다. 다음 프로세스의 3D 정보도 확인할 수 있으며, 이는 건설 계획을 수립하는 데 유용하다.

3D 정보는 코어, 장비 배관 및 에어컨 덕트와 같이 임의로 선택할 수 있다. 표시할 3D 정보의 순서를 지정하면 코어, 장비 배관, 에어컨 덕트 등의 순서로 자동으로 표시됩니다. 동시에 모든 것을 표시 할 수도 있다.

리노베이션(개선) 작업 현장에서 사용할 경우 태블릿 단자에서 어떤 방향으로든 보면 실제 이미지가 합성되어 천장 뒤의 배관이 발생하며 행방을 쉽게 식별할 수 있다.

건설 관리에서는 청사진을 실제 프레임 및 장비 배관으로 확인해야 한다. 건물의 구조는 복잡하고 코어를 정렬하기가 어렵다. 리노베이션 작업의 경우, 마무리 재료 아래에 숨겨진 코어 및 장비 배관을 일치시켜야 하며, 시공 관리의 부담이었다.
